Védő- és csúszóelemek

CSÚSZÓ- ÉS ÜTŐLAPOK

Poliuretán

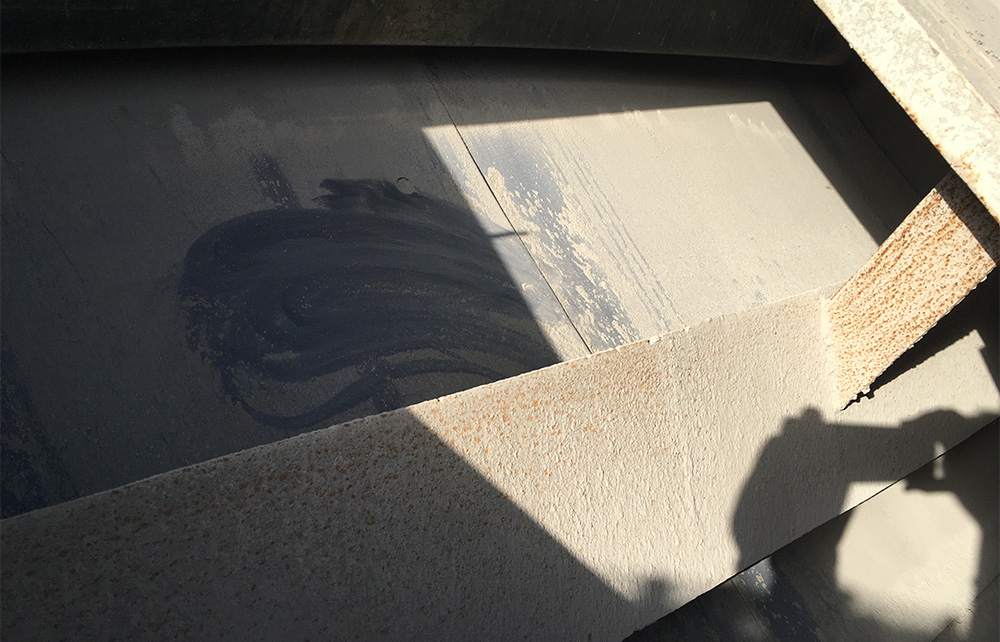

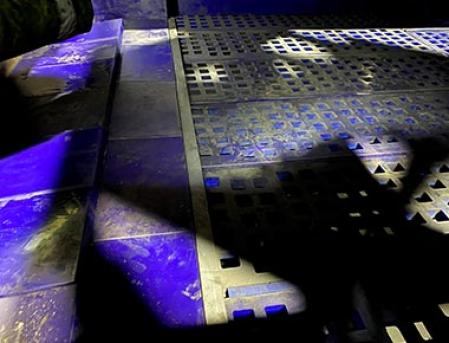

A poliuretán csúszó- és ütközőlemezeket széles körben használják a bányászatban, ömlesztett anyagok szállításában, de további feldolgozásukban is. Leggyakrabban azonban csúszdák, ütközők vagy csomópontok béléseként használják őket, amelyek az anyagot a szállítószalagokról vagy a szállítószalagokra vezetik.

Tervezés:

Tiszta poliuretán lemezek:

1. Rögzítési módszer: ragasztás
2. Előnyök: könnyebb kezelés és szükség esetén utólagos vágás
3. Hátrányok: a rögzítés alapos előkészítést és tiszta felületet igényel

Öntött lemezből készült lemezek:

Előnyök: egyszerű és gyors összeszerelés, amely nem igényel alapos előkészítést, a lemezek megtartják alakjukat, és igényesebb alkalmazásokhoz is alkalmasak

Rögzítési lehetőségek: süllyesztett furatok (csavaros rögzítéshez) elérhetők, menetes rúddal alulról, vagy mágnesekkel

Előnyök:

1. Nagyon jó kopásgátló tulajdonságok
2. A poliuretán ütéscsillapító párnázást biztosít, és jelentősen csökkentheti a zajt, amikor az anyag a talajra ér.
3. Könnyű kezelhetőség és alacsonyabb súly a hagyományos farostlemez burkolathoz képest
4. Könnyű kezelés és telepítés
5. Nagyon jó csúszási tulajdonságok, még vízzel érintkezve is

Könnyű és közepes igénybevételű alkalmazásokhoz poliuretán ütő- és csúszólapokat ajánlunk. Nagy anyagbehatások esetén az alábbiakban felsorolt alternatívák egyikét javasoljuk (kivéve nedves anyagok esetén).

Szállított anyagok és méretek:

1. Szállítás a vevő igényei szerinti méretekben
2. Vastagság 5-60 mm
3. Anyag: Poliuretán 60-90 Shore A
4. Antibakteriális változatban is kapható kavicsbányákhoz
5. Raktáron, különböző vastagságokban, 2000 x 1000 mm-es lemezméretekben

GUMI

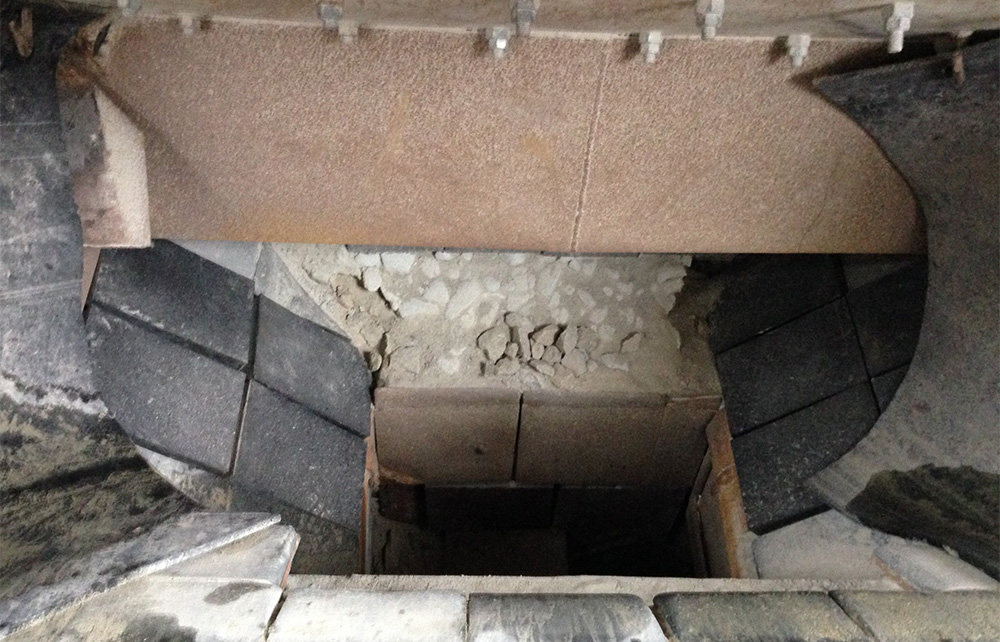

A gumi csúszó- és ütközőlemezek a poliuretán lemezekhez hasonlóan alkalmazhatók a bányászatban, az ömlesztett anyagok szállításában, de azok további feldolgozásában is. Leggyakrabban azonban nagyobb anyagokkal ellátott ütközőcsatornák és csúszdák bélelésére használják őket.

Előnyök:

1. Nagyon jó kopásgátló tulajdonságok
2. A gumi kiváló ütéscsillapító tulajdonságokkal rendelkezik, amelyek jelentősen csökkenthetik a zajt, amikor az anyag hozzáér, de elszigetelik azokat az ütéseket is, amelyek egyébként a tartó acélszerkezetre érkeznének.
3. Könnyű kezelhetőség és alacsonyabb súly a hagyományos farostlemez burkolathoz képest
4. Könnyű kezelés és telepítés

Tervezés:

1. Gumilemez öntött fémlemezzel és M16x35 csavarokkal a rögzítéshez

Szállított anyagok és méretek:

1. Méret 200 x 300 mm
2. Vastagság 40 mm
3. Anyag: 65 Shore A keménységű gumi

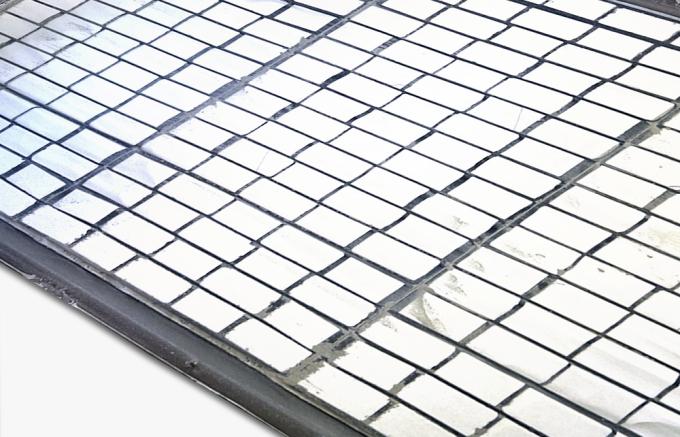

KERÁMIA BÉLÉSEK

Rendkívüli kopásállóság

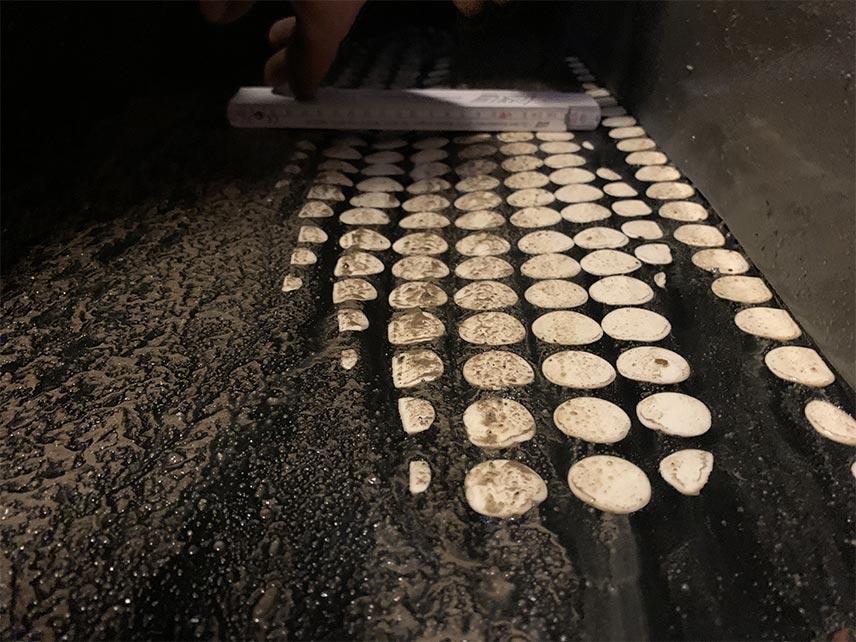

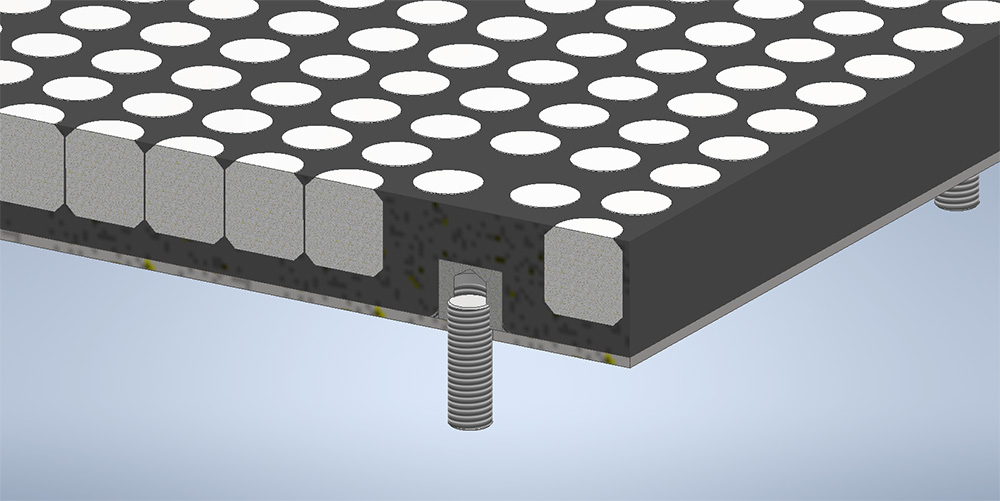

A kerámia elemek acéllemezhez vulkanizálással történő rögzítésének módja lehetővé teszi az elemek összes egyedi tulajdonságának kihasználását egyetlen termékben.

A kerámia betétek páratlan ellenállást biztosítanak a koptató anyagok okozta kopással szemben, míg a speciális gumi lengéscsillapítóként működik, elnyeli az ütéseket és megvédi a kerámiát az erős ütésektől, amelyek egyébként károsíthatnák azt.

A csomag acéllemezre történő felszerelése egyszerű rögzítést tesz lehetővé, akár dübelfuratokon, akár beépített csavarokon keresztül, az ügyfél igényei szerint.

Alkalmazási területek

1. kőbányák
2. kavicsbányák
3. acélipar
4. bányák
5. újrafeldolgozás
6. más iparág

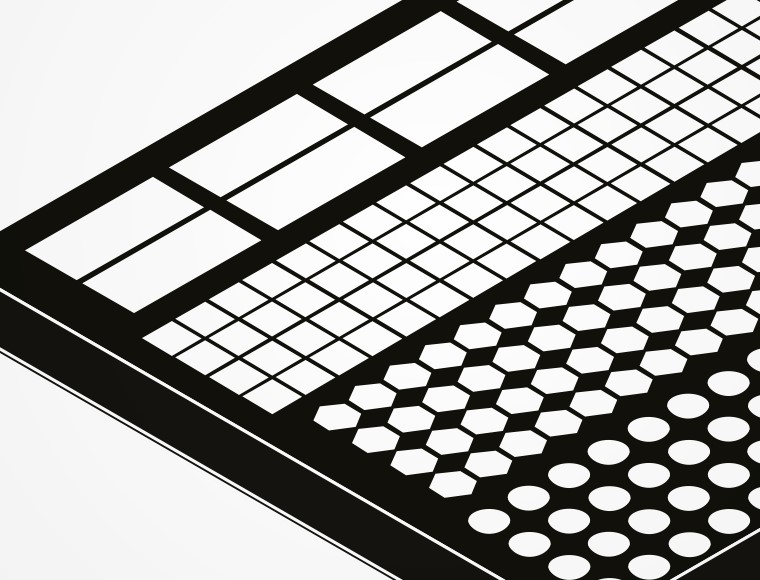

Kerámia betétek típusai

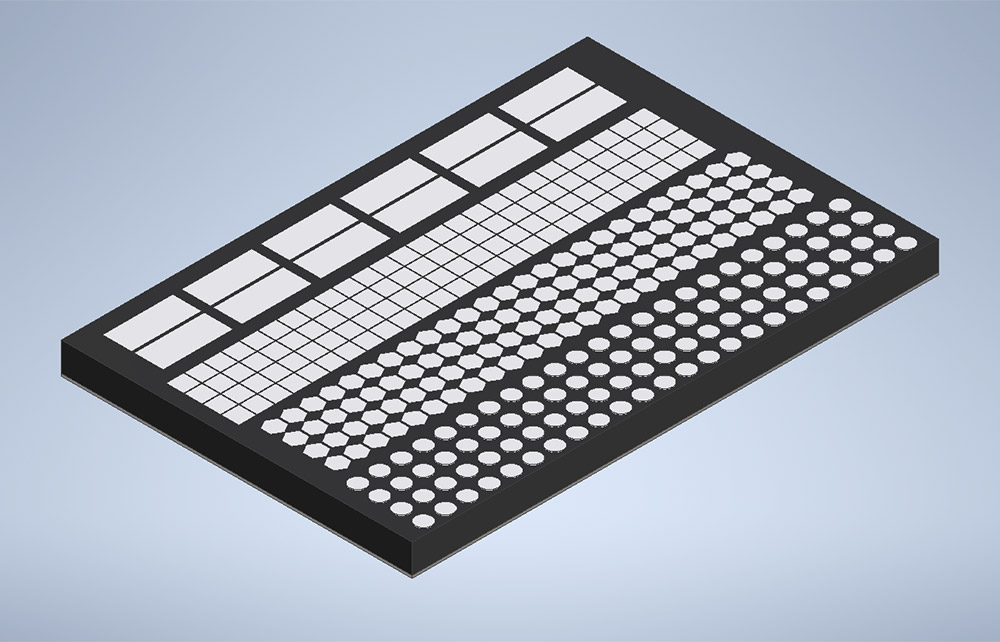

A kerámia bélésszerkezet 4 különböző kerámia bélés kivitelben készül, amelyeket a szállított anyag szerint különböztetünk meg. A kopásálló lemezek gyártása az ügyfél egyedi igényei szerint történik.

Az ügyfél igényei szerint a csúszólemezek különféle moduláris szűrőrendszerekbe beépíthető változatban is szállíthatók.

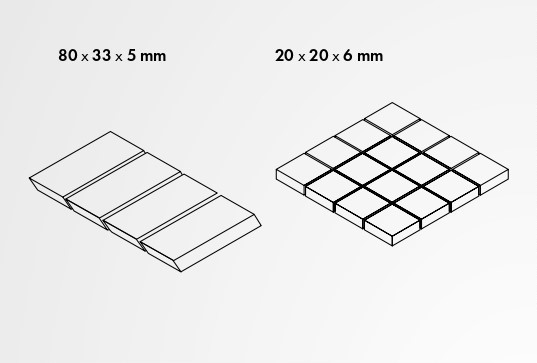

80 x 33 x 5 mm
 20 x 20 x 6 mm

1. Nagyobb anyagáramlású és nagy kopású csúszdák bélelésére használható
2. A fémlemez és a kerámia közötti kisebb csillapító gumiréteg (2 mm) kizárja ütközőfelületeken való alkalmazásukat.
3. Főként: csúszdákhoz, tartályok és silók ürítéséhez használják
4. Teljes vastagság legalább 20 mm

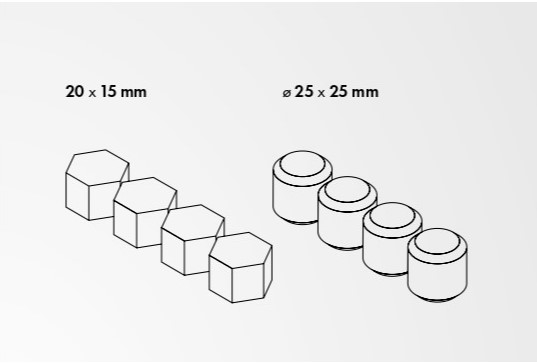

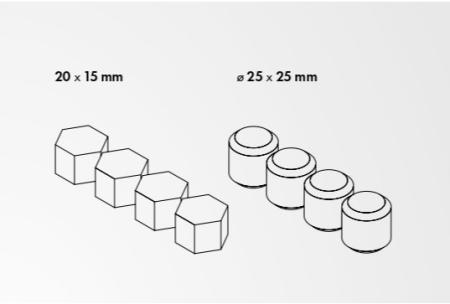

20 x 15 mm
 25 x 25 mm

1. Minden ütőfelületre és nagy igénybevételű alkalmazásokhoz alkalmas
2. A magasabb csillapító gumiréteg (7 mm) lehetővé teszi a használatukat akár 60 fokos becsapódási szögű leszállófelületeken és csúszásokon is.
3. Főként: csúszdákhoz, vibrációs szállítószalagokhoz, ütőszerkezetekhez, rakodóterületekhez és egyebekhez használják.
4. Teljes vastagság min. 35 mm

A táblák rögzítésének módszerei

1. különböző hosszúságú hegesztett menetes rudak használatával
2. süllyesztett menetes perselyek használatával

VÉDŐELEMEK GERENDÁKHOZ, KERESZTPÁLYÁKHOZ ÉS TENGELYEKHEZ

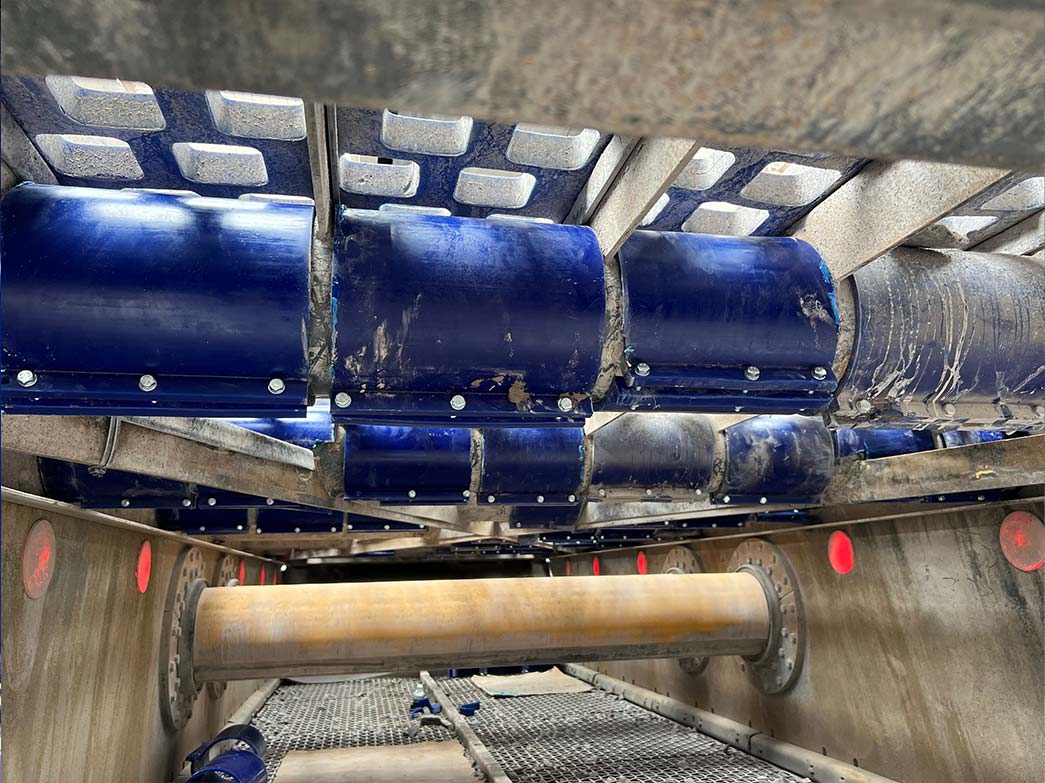

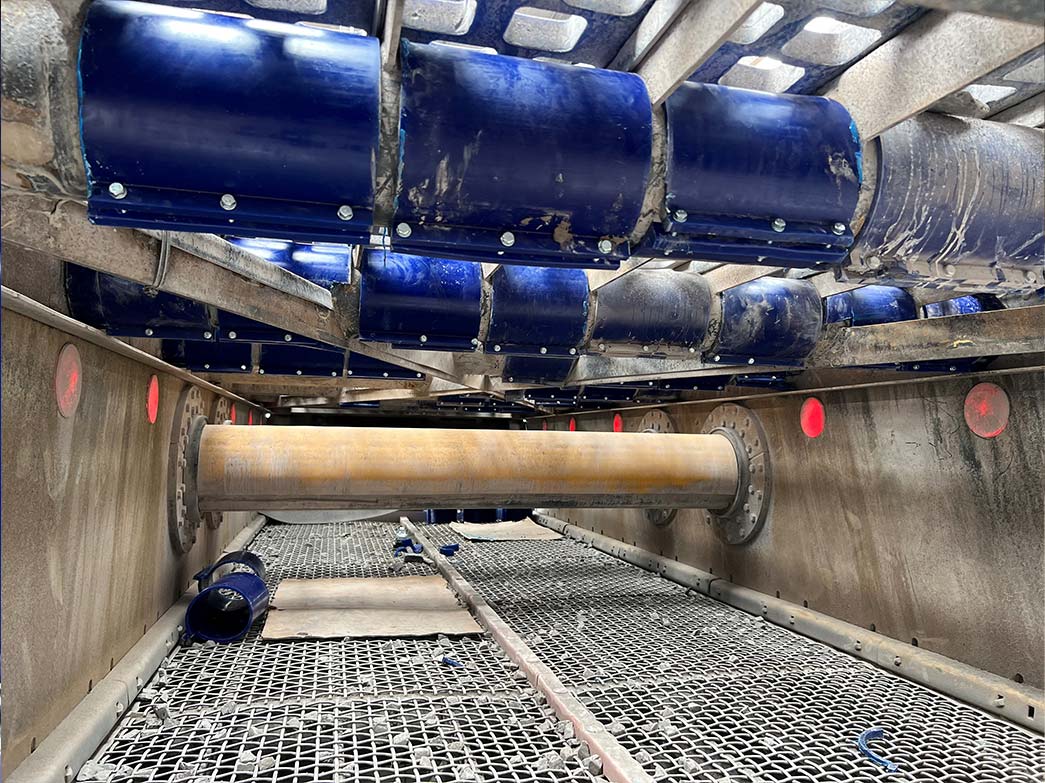

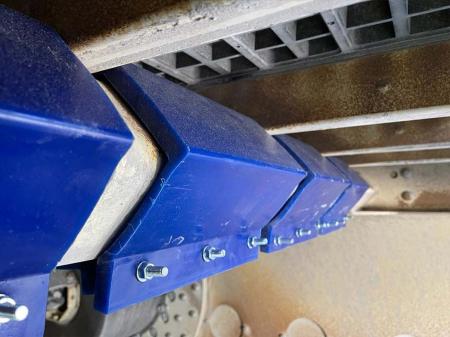

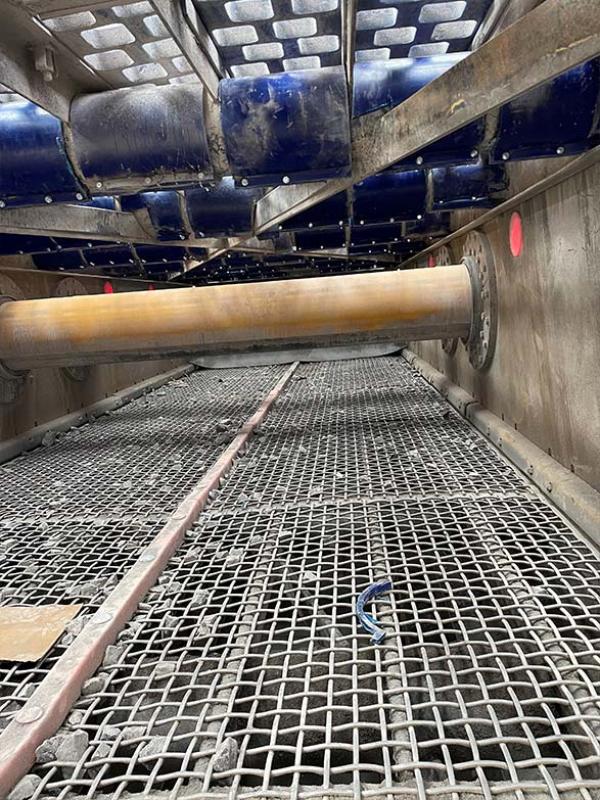

A poliuretán védőelemek ideális megoldást jelentenek a válogatógépek vagy alkatrészeik védelmére és élettartamának meghosszabbítására, amelyek folyamatosan ki vannak téve abrazív anyagoknak. Idővel ez olyan mértékben károsíthatja ezeket az alkatrészeket, hogy cseréjükre van szükség. Szélsőséges esetekben az ilyen sérülések visszafordíthatatlan károsodást okozhatnak a gépben, ami a jövőben tartósan befolyásolhatja annak működését.

A védőelemek nemcsak ezeket az elemeket védhetik, hanem például megakadályozhatják a laza anyagok lerakódását ezeken a helyeken.

Használat:

1. Sziták excentrikus tengelyeinek védelme
2. A válogatógép kereszttartóinak és egyéb gerendáinak védelme
3. Csapágypersely-védelem

Szállított anyagok és méretek:

1. Méretek a kiválasztott alkalmazás alapján
2. Vastagság 5-60 mm
3. Anyag: Poliuretán 60-90 Shore A

Felszerelési módszer:

1. Csavarok
2. Mágnesek
3. Ragasztás

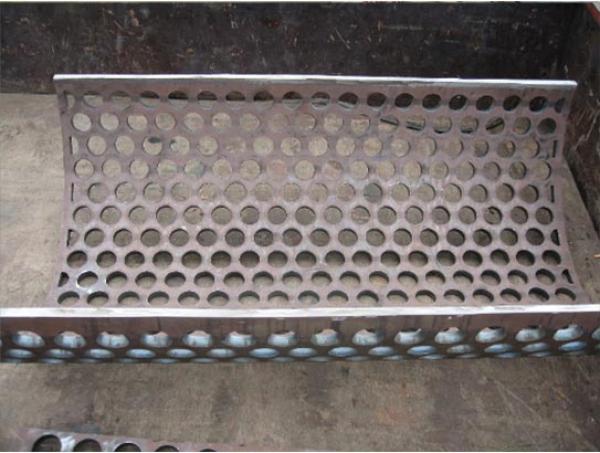

HARDOX TERMÉKEK

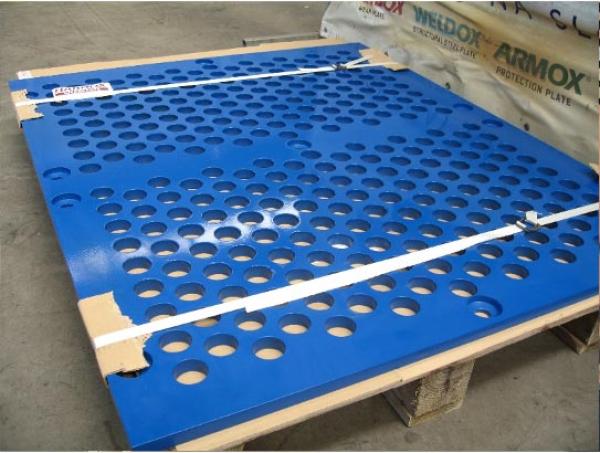

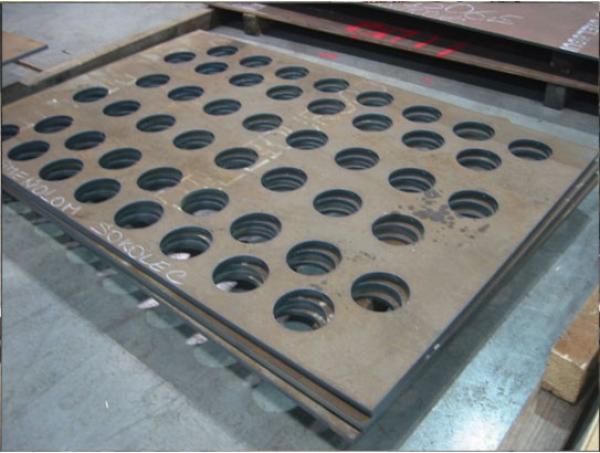

A Hardox 450 csúszó- és ütőlemezek a bányászat, az acélipar és a feldolgozóipar erősen igénybe vett területeinek védelmének szabványát képezik. Jellemzőjük a nagy tartósság és az önhordó képesség, ami lehetővé teszi széles körű alkalmazásukat különféle alkalmazásokban.

Előnyök:

1. Jó kopásgátló tulajdonságok
2. Hegesztési lehetőség és további felhasználás végtermékekben és alkalmazásokban
3. Nagyon jó ütésállóság és ütéscsillapítás leeső anyagok esetén

Kialakítás és szállítási méretek:

1. Tányérok
2. A mellékelt rajzdokumentáció alapján gyártva
3. Lézer-, plazma- és vízsugaras vágás lehetősége
4. Különböző vastagságok, akár 160 mm-ig
