Standard méretek:

89/63, 108/63, 108/89, 133/89, 133/108, 159/133

Kivitelezés

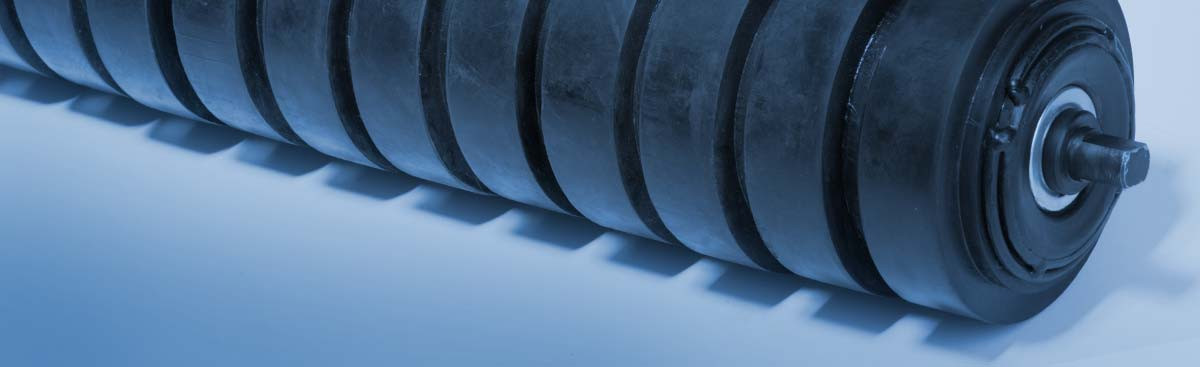

• Hosszirányban hegesztett EN 10 219 építőcső, vastagsága 3 mm (do Ø108 mm)
• Húzott acél, átmérő. 20 mm, h9, 11109 osztály
• Gumi korongok 68 +/- Shore A , 89, 108, 133, 159 mm- átmérő
• Erős acél karima 2 mm-es vastagság a hengerhez hegesztve (a kivitelezés változhat a henger átmérőjétől függően)
• csapágy 6204 2 RS C3
• négyrészes labirintumos tömítés, horganyzott fedél
• rögzítőgyűrű a D20 tengelyhez
• felületkezelés RAL 5015, kék

Az elmozdulást megakadályozó karikák felfűzése is lehetséges.

A megrendelés formája, pl.

Korong átmérő 89/63/250/6204/20/14, L1=258, L2=278 mm – 10 db

felületkezelés RAL 5015 kék, négyrészes labirint tömítés ZN fedél

A korongok és a tárcsák igény szerint kombinálhatóak.

A táblázatban nem szereplő értékeket ill. igényeket, az ügyféllel történő megegyezés, pontosítás alapján gyártjuk.
